Держатель для спиннинга на лодку своими руками, виды, чертежи

Универсальный держатель для спиннинга

Его можно использовать и для береговой ловли, приготовив отдельный стояк. По сути, эта конструкция является универсальной.

Струбцина

Лучше всего использовать готовую струбцину. Если таковой не имеется, то её можно сделать из толстой слоёной фанеры или плотной древесины. Желательно, чтобы фанера или деревянная плашка была толщиной 40 мм. Этого можно добиться, склеив обрезки многослойной фанеры.

Затем вырезается П-образная заготовка. Средняя ширина ножки и пяток — 30 см – 35 см. Расстояние от пяток по внутренним сторонам вычисляется по толщине места закрепления.

Нижняя пятка просверливается отверстием 8 мм и нарезается резьбой М10. После тщательной продувки, с целью удаления опилок, нарезное отверстие смазывается клеем ПВА. Повторная нарезка калибруется тем же метчиком после того, как клей полностью высохнет.

Далее следует доработать зажимный болт. Если длина резьбы на нём короткая, её следует удлинить. В головке и на конце болта нужно просверлить отверстие с резьбой М5, чтобы в головку ввернуть вороток, а к концу примонтировать шайбу.

Если не найдётся подходящего болта, то его нетрудно сделать из десятимиллиметрового прута, нарезав резьбу и загнув по форме, как показано на схеме.

Фото 1. 1 — тело струбцины. 2 — фанерная подставка. 3 — металлическая шайба. 4 — зажимной болт. 5 и 6 — дюралюминиевый швеллер. 7 — отверстия для соединительного болта. 8 — соединительные заклёпки.

В данной статье мы вам расскажем много полезного про карманные удочки.

В этой статье вы узнаете о нересте густеры.

Держатель

Для изготовления самого держателя подбирается дюралевый швеллер подходящего размера. На верхней пятке струбцины просверливается отверстие. Заподлицо с внутренней стороны пятки в отверстие вставляется гайка от соединительного болта. Короткий кусок швеллера крепится на пятке этим болтом. Этот узел имеет способность поворачиваться по горизонтали и фиксироваться в нужном положении затяжкой болта. Длинный кусок швеллера закрепляется на коротком отрезке таким же болтом перпендикулярно ему. Он также подвижен, но по вертикали. И также может быть зафиксирован в любом положении.

Держатель-чехол для ловли взаброд

Два обрезка ткани складываются друг на друга, между ними для жёсткости вставляется кусок брезента и отрезок трубы ПВХ, подходящей по диаметру для комля спиннинга или удилища. Всё это надёжно обшивается леской.

Монтируется держатель на поясной ремень вверху и на короткий ремень, охватывающий бедро. В готовом виде он напоминает кобуру для кольта из американского вестерна о ковбоях (фото 2).

Фото 2.

Интересуют карбоновые удилища с кольцами? Об этом читайте в нашей статье.

В этой статье вы научитесь изготавливать кормушки для фидера.

RUS1980 › Блог › Тюнинг лодки ПВХ

Доброго времени суток!

Выкладываю результат своего труда над лодкой, может мой опыт кому пригодиться. Много того, что было реализовано, как идея взята с разных тем сайта

Лодка используется для рыбалки, подводной охоты, покатушек.

Что собственно сделано (в порядке очередности):

1. Транцевые колеса (самодел).

2. Из алюминиевых труб d=25мм сделаны продольные рейлинги, к которым уже в дальнейшем был закреплен пост управления, сиденье. Все собрано на стандартные соединители трубной системы Джокер. Все навесное крепиться к трубам с помощью пластиковых трубных фиксаторов.

3. Смонтировано ДУ.

4. Установлен регулятор напряжения ВРНЛ-1.

5. Установлен эхолот (датчик приклеен к днищу на силиконовый герметик). Обманывает только по показаниям температуры воды (2-3 град).

6. Установлен тахометр Tiny-Tuch и подключен к свечным проводам;

7. На консоли установлен навигатор. 8. На пол вырезано половое покрытие на резиновом основании. Весь мусор, песок скапливается на нем. Это покрытие достаточно легко потом помыть кершером или просто вытрясти; 9. На левом борту к продольному рейлингу и веслу закреплен столик с помощью пластиковых фиксаторов.

10. Мотовило, с фалом для якоря, так же закреплено к продольному рейлингу с помощью пластиковых фиксаторов. На течении не рыбачу и не охочусь, поэтому мне достаточно зафиксироваться, чтоб не сносило ветром.

11. Якорь перевожу в пластиковой трубе для канализации (фото 4). 12. Справа между рулем и сиденьем на фиксаторы закреплен бокс под документы, ключи, телефон и пр. мелочевку (фото 5). 13. Когда хожу один, бензобак креплю стяжками на корме, туда же шмурдяк. Когда с пассажирами, то бензобак назад к транцу, пассажиров на нос (фото 3) 14. Под сиденьем удобно размещается контейнер (пластиковый бокс на защелках) с едой.

15. Для того, чтоб в жару сильно не пекло голову прикупил ходовой тент.

16. Для подъема с воды в лодку после охоты из алюминиевых труб и креплений джокер собрал лесенку. Крепиться крючками к рейлингу на левом борту (к сожалению на фотках нет).

Кому интересно, задавайте вопросы.

Особенности и назначение

Эхолот способен определять глубину реки или моря, он прорисовывает в цветном или черно-белом варианте структуру дна, показывает, какие объекты представлены на глубинах. Особенно полезно такое оснащение для рыбаков — оно помогает определять места скопления рыб. Дополнительно аппарат, что закреплен на специальном столе, фиксирует температуру и обладает GPS-функцией. Такие характеристики особенно необходимы для ловли в крупных водоемах.

Столик представляет собой специальную площадку, где есть место для крепления гаджета. Также предусматривается наличие полочки для хранения аккумулятора. Полки изготавливаются из фиксирующих перекладин. На таком пространстве запросто размещается оснащение для ловли рыбы.

Материал

Подставка под эхолот будет эксплуатироваться при повышенной влажности. Это стоит учитывать при выборе материалов для ее изготовления. А сделать столик можно из:

• фанеры. Чтобы она не портилась под воздействием повышенной влажности, ее необходимо обработать специальными пропитками.

  Фанера отличается выгодной стоимостью, удобством в работе, неплохими техническими характеристиками;

• МДФ или ДСП. Эти материалы отличаются эстетичностью, экономичностью, долговечностью. С ними легко и приятно работать;
• вспененного ПВХ. Этот материал обладает высокой устойчивостью к влаге, отличается длительным сроком эксплуатации и легко поддается обработке;
• натурального дерева. Оно является экологически чистым и красивым. Но со временем, дерево начнет разбухать. Поэтому его также необходимо обработать специальными пропитками, покрыть краской и влагостойким лаком.

Столик в лодку ПВХ

Едик » 24 авг 2015, 15:21

lera7423 » 24 авг 2015, 16:14

АрТеМ84 » 24 авг 2015, 16:38

Едик » 24 авг 2015, 16:44

Ага! По типу крепления УКБ. Тоже вариант!

lera7423 » 24 авг 2015, 16:52

Ага! По типу крепления УКБ. Тоже вариант!

Едик » 31 авг 2015, 23:09

Андрей Земцов » 04 янв 2021, 20:12

gektor » 05 янв 2021, 15:24

gektor » 05 янв 2021, 15:25

gektor » 05 янв 2021, 15:26

belgsi » 05 янв 2021, 17:16

artemov » 05 янв 2021, 22:22

gektor » 05 янв 2021, 23:08

mazatrucker » 16 янв 2021, 21:08

gektor » 17 янв 2021, 13:46

апочемубыиневыпить » 17 янв 2021, 18:51

gektor » 17 янв 2021, 20:52

Dan » 18 янв 2021, 11:46

gektor » 18 янв 2021, 13:20

lera7423 » 18 янв 2021, 13:26

Гром » 29 фев 2021, 20:18

А вот мой вариант. В выходной сделал, часа за полтора.

Осталась мелочевка: на столешне кромку сделать и на полочке порученек, чтобы пиво не выпадывало. Ну, и яхтным лаком все!

Жекка » 29 фев 2021, 20:37

Гром » 29 фев 2021, 21:14

Baksus » 01 мар 2021, 23:15

А вот мой вариант. В выходной сделал, часа за полтора.

Со столиком все более менее понятно.Меня больше интересует транспортировочные крепления снининга(ов),но не вертикальное(а-ля канал.труба).Вижу у тебя кронштейны для весел?Для поплавочки?

Пошаговая инструкция столика из фанеры

Вариант второй

Чтобы самостоятельно сделать столик в лодку ПВХ, который делается в течение одного часа при определенных навыках, возьмем фанеру толщиной 10 мм.

1. Вырезать 4 боковые части фанеры разных размеров, указанных в схеме.
2. Учитывая диаметр баллона – 38 см, берем штанген циркуль и отмеряем 19 см. На полосе фанеры отчерчиваем радиус и вырезаем первую часть – лобзик, прикладываем его к баллону, который имеет лодка. Сверху на отрезок ставим для замеров банку и вырезаем, после чего отчерчиваем нижнюю часть на полосе фанеры.
3. Вырезаем две одинаковые детали с учетом установки аккумулятора во внутренней части конструкции. После чего крепим в просверленные отверстия 2 полочки для столика и аккумулятора крепежными элементами с помощью шуруповерта. Специальные выемки в верхней части столика используются для его простого передвижения вдоль лодки. Когда сделано крепление, приступаем к следующему этапу.
4. В центре столика высверливаются два отверстия для крепления специальной подставки, представленной в плане определенной модели эхолота.
5. Перевести столик по внутренней части ПВХ лодки в удобное для пользования положение, после чего убираются провода в специально вырезанный уголок – прорезь в верхней части конструкции.

Удобный и практичный столик для лодки ПВХ своими руками можно установить ближе к сидению. После специального покрытия можно поверхности столика покрыть лаком, влагоустойчивой краской.

Каким бывает?

Подставка на лодку для эхолота и аккумулятора на ликтрос отличается в зависимости от места установки и способа крепления. Стоит заранее продумывать, где именно будут размещаться полки и пространство для крепежа гаджета, поскольку это влияет на комфорт рыбалки. Прежде чем установить подставку, рекомендуется учесть несколько нюансов:

• она должна быть расположена перпендикулярно к поверхности воды, поскольку такая деталь будет влиять в последующем на точность показаний;
• около датчика не должны образовываться пузырьки, так как это станет дополнительным неудобством во время движения судна.

Датчик обычно крепится на транец, днище лодки или выносным способом. Необходимо продумывать крепление таким образом, чтобы гаджет надежно стоял на полке и практически не двигался во время движения. Предпочтительно, чтобы место было жестким (особенно актуально для ПВХ лодок). На днище можно добиться максимально точных показаний.

При выносном способе крепление размещается вне лодки, например на заполненные водой бутылки.

Советуем сразу продумывать способ крепления экрана гаджета. Это можно сделать при помощи клея, кронштейна или обыкновенной присоски. Распространенный вариант — размещение скамейки в любом пригодном для таких целей месте.

Если крепление запланировано на днище или боковой поверхности, то способы остаются без изменений, но за исключением кронштейна (это не очень надежный вариант при движении лодки). Также у каждого эхолота есть своя система крепления, которая лежит в основе стола.

Заводская установка считается самой популярной. Крепление происходит посредством струбцины или кронштейна. Стоит сразу продумывать, чтобы такая конструкция не вызывала неудобств во время маневрирования. Приоритетным местом для крепления становится пространство около борта. Кронштейн позволяет корректировать угол наклона, что целесообразно при изменении глубины и вследствие движения судна. Главное преимущество такого способа заключается в том, что происходит быстрый монтаж и демонтаж конструкции, еще один видимый плюс — надежность сооружения.

Столик для эхолота вместе с креплением также можно изготовить собственноручно. В качестве материалов потребуются ДСП, металлопластиковая труба, труба из материала, что не подвергается ржавлению, струбцина, болты и шайбы. Такой вариант намного дешевле, нежели заводской, и это основной плюс. Главный минус — если конструкцию собрать неправильно, то в последующем возникнут трудности с передачей и точностью сигнала, что доставит дискомфорт во время рыбалки. Заниматься самостоятельным изготовлением столика для эхолота советуется только в том случае, если ранее был опыт выполнения подобного вида работ. Крепежи рекомендуется выбирать преимущественно заводские – это намного надежнее.

Исключением становится лодка с нестандартными параметрами, несовместимость такого элемента со столиком или же отсутствие транца.

Ручки в ПВХ лодку

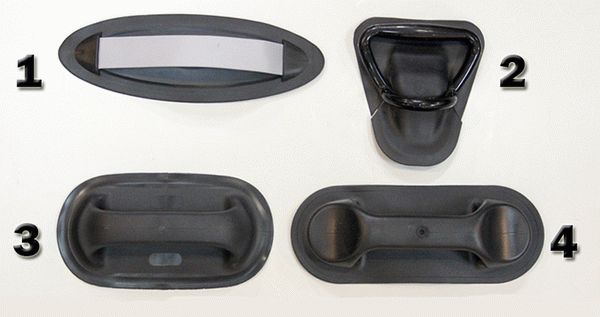

На фотографии представлены четыре самых популярных варианта ПВХ ручек.

1. Данная ручка является самой мягкой, и при сдувании и упаковывании лодки не доставляет рыбаку никаких проблем.
2. Приклеиваемая на нос ручка предназначена для комфортного перетаскивания уже надутой лодки. Особенно она удобна в том случае, если на лодке установлены транцевые колеса, и вы решили выехать на рыбалку один.
3. Этот тип ручки называется жестким. Из преимуществ — не подвергается коррозии.
4. Еще одна жесткая ручка, однако в отличии от предыдущего типа, она немного доработана. Благодаря выемкам, на нее можно без труда наматывать якорную веревку.

Наклеиваемые ПВХ ручки для лодки рыбаки выбирают из-за двух преимущество перед жесткими:

• легкость – лишний вес, установленный на лодке, не всегда удобно переносить от берега к машине, и наоборот.
• упаковывание – жесткие ручки, во время сдувания и сборки ПВ лодки будут только мешать процессу.

Навесные аксессуары для лодок ПВХ очень сильно упрощают жизнь рыболовам любого уровня мастерства. Они позволяют оснастить лодку именно теми приборами или приспособлениями, которые необходимы для выполнения конкретной задачи на любом водоеме. На данный момент, в этом сегменте рынка каждый рыболов сможет подобрать для себя нужные элементы.

Мы благодарим магазин «СибЛодки» за создание статьи.

• г. Новосибирск, ул.Писарева, 60, оф. 1.6
• Телефон: +7-913-741-3110
• Режим работы: пн-пт с 10:00 до 18:00.

Создать аккаунт

Зарегистрировать новый аккаунт в нашем сообществе. Это несложно!

Есть аккаунт? Войти.

Ни один зарегистрированный пользователь не просматривает эту страницу.

Похожий контент

Посидел часик и своял себе пару отцепов для раттлиной балансиров. Потрачено денег СТО рублей. И личное время, час на один отцеп. Итого себестоимость отцепа 50 рублей, при стоимости в магазине от 300 и в гору ((((((((Вес получился 250гр. Для нашего моря самое то. На сильном тёке слабоват конечно будет. но есть другие.

Проволока 3мм нержавейка, тросики витые 1 мм.

Вот он, полет мысли, совмещённый с руками, которые растут из нужного места!Автомобильная шина, складное пластмассовое кресло, разборная крестовина из водостойкой фанеры, электромотор и аккумулятор-вот и все, что нужно для портативного плавающего средства. Можно возить с собой и рыбачить, где вздумается!

Варианты тюнинга

Тюнинг лодки из поливинилхлорида несложно выполнить своими руками. Для этого следует подготовить нужные материалы и инструменты, а также ознакомиться с готовыми схемами модернизации лодок из ПВХ.

Усиление днища

В процессе усиления дна надувных лодок важно учитывать несколько нюансов:

• Допустимый вес плавсредства можно увеличить только до 12 кг, а габаритные размеры на 20-30 мм.
• Оптимальным материалом для укрепления днища являются ленты для ПВХ-лодок (привал днищевой), которые соединяются между собой.
• Максимальная толщина материала для усиления составляет до 50 мм.
• Укрепление центральной части лодки из поливинилхлорида и торпед повышает защиту судна и придает ему дополнительную устойчивость. А жесткий пол продлевает срок службы изделия.

Для усиления дна можно приобрести в магазине пластиковые, алюминиевые или дюралевые полоски. Надутое судно переворачивается, после чего днище зачищается от пыли и грязи. Из подготовленных материалов нужно вырезать оптимальную форму с помощью ножниц и картонного лекала. Перед распределением клеевой смеси нужно тщательно прогреть заготовку феном.

Сам состав наносится в 2 слоя. Первый имеет минимальную толщину, а второй наносится только после просыхания предыдущего. Приклеенные полоски можно разгладить с помощью валика.

Усиление баллонов

Такая модернизация позволяет добраться до берега без риска переворачивания плавсредства и потери ценного содержимого. Баллоны постоянно сталкиваются с давлением воздушного потока, поэтому постепенно изнашиваются. Для усиления конструкций используют ПВХ-ленту, которая фиксируется снизу и по бокам баллона.

Перед укреплением баллонов ПВХ-лодку нужно обезжирить с помощью спирта или специального обезжиривающего раствора. Соединять заготовки лучше клеем для поливинилхлорида. По завершении обработки нужно подождать 2-3 дня, пока состав полностью просохнет и приобретет требуемые свойства.

Надувной киль

Под надувным килем подразумевается конструкция, препятствующая опрокидыванию лодки при движении на высоких скоростях. Еще она позволяет передвигаться строго по установленному курсу. Элемент обязателен для лодок длиной от 3 метров. Самодельную деталь можно соорудить из плотной лодочной ткани, клея, клапана, полос ПВХ и горчичного раствора. Но понадобится лекало именно для конкретной модели лодки.

Как сделать киль в лодку ПВХ, показано в следующем видео:

Крепление для якоря

Незаменимым аксессуаром для лодок ПВХ является крепеж для якоря. Конструкция должна весить около 10% от общей массы судна, и занимать до 1% от его длины. При сооружении детали нужно учитывать:

• Высоту волн в месте, где осуществляется ловля.
• Максимальную силу ветра.
• Специфику днища.
• Прочность троса, который применяется для привязки якоря.

Держатели для спиннинга

Прикрепить держатели к судну можно с помощью струбцин, клеевого раствора, шурупов и болтов. На лодку ПВХ выбирают таргу с несколькими нишами, либо держатель на струбцине.

Установка сидений

Для комфортного передвижения на лодке следует предусмотреть поворотные сидения. Под них наносится разметка, а затем фиксируются держатели под подставки. Закрепив элементы, можно начинать монтаж поворотного механизма. Сами кресла закрепляют 3-4 гайками со шпильками. Оптимальный метод монтажа мягких кресел – ременной. Он предусматривает использование 2 прочных ремней.

Крепеж оборудования

Чтобы удобно закрепить навесное оборудование на лодке, необходимо предусмотреть ликтрос для ПВХ судна. Его можно изготовить из специальной водонепроницаемой ткани плотностью 750 г/кв. м. Материал нарезается полосками шириной 120 м и склеивается между собой.

Столик для эхолота

Конструкция можно сделать из фанеры, вырезанной по готовым чертежам. Также для предстоящих работ потребуется лобзик, штангенциркуль, шуруповерт, линейка и карандаш, несколько отверток и дрель. Фанерные листы соединяются саморезами и креплениями для мебели, а еще пропитываются деревом и лакокрасочными материалами.

Транцевые колеса

В специализированных точках продаж можно найти готовые аксессуары для тюнинга ПВХ-лодки. Но систему транцевых колес несложно соорудить и своими руками. Колеса лучше купить среднего размера с шириной от 6-8 см. К основным составляющим транцевого шасси относят:

• 2 стойки с колесами.
• Кронштейны.
• Пластины для фиксации кронштейна к транцевой части лодки.
• Крепежные элементы.

Стойки делаются как прямыми, так и изогнутыми.

Виды

Несмотря на максимальную простоту конструкций, существуют разные типы рассматриваемых приспособлений. Так, с учетом особенностей монтажа можно выделить 2 разновидности устройств.

Совмещенные или цельные. Подобные модели подставок представляют собой неотъемлемую часть лодочного крепления, что существенно упрощает установку и максимально повышает мобильность. К минусам можно отнести довольно большие размеры конструкции и сложности с ее транспортировкой.

В зависимости от конструктивных особенностей устройства также делят на категории.

• Вертикальные изделия в виде стаканов. Рукоять удилища помещается в эти держатели под углом от 50° по отношению к вертикальной оси. Чаще всего именно такие модели используют при ловле рыбы троллингом.
• Горизонтальные конструкции с рогатинами и кольцами. Примечательно, что подобные системы одинаково эффективны при ловле как с лодки, так и с берега. При этом угол наклона удилища можно изменять в диапазоне 0–40°. Передняя часть приспособления оснащена рогатиной, а задняя имеет кольца. Как показывает многолетняя практика, речь идет об оптимальном варианте для поплавочных снастей и фидеров.

А также применяется еще один вид классификации. Имеется в виду количество мест, с учетом которого разделяют держатели. Они бывают:

• одиночные, то есть рассчитанные на фиксацию одной удочки;
• двойные, позволяющие установить и использовать сразу 2 удилища;
• тарги – многоместные универсальные конструкции.

Особое внимание следует уделить именно последней разновидности. Эти более сложные устройства представляют собой каркас, на котором установлены стаканы для надежной фиксации удилищ. Чаще всего подобные конструкции становятся атрибутом лодок поклонников троллинга

Чаще всего подобные конструкции становятся атрибутом лодок поклонников троллинга.

Тарги на несколько мест устанавливают между бортами плавсредства враспор с фиксацией в одной точке. Если же речь идет о большем количестве подставок (стаканов), то крепеж осуществляется по обеим сторонам лодки. То есть учитывается максимальная потенциальная нагрузка.

Ручки в ПВХ лодку

На фотографии представлены четыре самых популярных варианта ПВХ ручек.

1. Данная ручка является самой мягкой, и при сдувании и упаковывании лодки не доставляет рыбаку никаких проблем.
2. Приклеиваемая на нос ручка предназначена для комфортного перетаскивания уже надутой лодки. Особенно она удобна в том случае, если на лодке установлены транцевые колеса, и вы решили выехать на рыбалку один.
3. Этот тип ручки называется жестким. Из преимуществ — не подвергается коррозии.
4. Еще одна жесткая ручка, однако в отличии от предыдущего типа, она немного доработана. Благодаря выемкам, на нее можно без труда наматывать якорную веревку.

Наклеиваемые ПВХ ручки для лодки рыбаки выбирают из-за двух преимущество перед жесткими:

• легкость – лишний вес, установленный на лодке, не всегда удобно переносить от берега к машине, и наоборот.
• упаковывание – жесткие ручки, во время сдувания и сборки ПВ лодки будут только мешать процессу.

Навесные аксессуары для лодок ПВХ очень сильно упрощают жизнь рыболовам любого уровня мастерства. Они позволяют оснастить лодку именно теми приборами или приспособлениями, которые необходимы для выполнения конкретной задачи на любом водоеме. На данный момент, в этом сегменте рынка каждый рыболов сможет подобрать для себя нужные элементы.

Мы благодарим магазин «СибЛодки» за создание статьи.

• г. Новосибирск, ул.Писарева, 60, оф. 1.6
• Телефон: +7-913-741-3110
• Режим работы: пн-пт с 10:00 до 18:00.

Столик для эхолота на лодку ПВХ своими руками (чертежи, фото, инструкции)

Создание столика для эхолота для многих любителей рыбалки станет идеальным решением в экономии бюджета и удобства расположения не только прибора, а также спиннингов и других необходимых снастей. Изготовить столик для эхолота своими руками можно из фанеры, обработанной предварительно специальной пропиткой, из пластин стеклотекстолита, либо из технологичного вспененного ПВХ, покрытого автомобильным антигравием и других прочных материалов.

Последний тип применяется в создании рекламных конструкций. Наиболее приемлемая его толщина не должна превышать 10 мм. Любой из выбранных материалов обязательно покрывается надежными специальными средствами для защиты от влаги. Многие умельцы еще используют самостоятельно изготовленное дюралевое крепление. Можно изучить описание изготовления столика для лодок ПВХ у производителей и любителей мастеров.

Изготовление

Чтобы изготовить столик для лодки ПВХ своими руками, необходимо составить подробные чертежи. От того, насколько они будут точными, и насколько размерные параметры будут приближены к реальным, будет зависеть устойчивость столика, а также его функциональность.

Главной областью, которую необходимо изобразить на чертежах, является область соприкосновения боковых стенок-опор стола и округлой поверхности бокового баллона лодки

Важно соблюсти совпадение полуокружности деталей с изогнутым корпусом. Для достижения наилучшего совмещения можно использовать лекало

Оно позволит перенести изгиб баллона на заготовки, из которых будут выпилены детали столика. Лекало можно изготовить из обычного картона или другого гнущегося материала, который может повторить изгиб.

А также можно использовать специальные инструменты, позволяющие выполнять разметку криволинейных линий.

Боковые опоры-стенки столика выполняются в идентичном виде. Они должны совпадать по всем размерным параметрам

Особое внимание стоит уделить разметке и обустройству отверстия под крепление столика к ликтросу – кромочному тросу, идущему вдоль борта, который находится внутри специальной ленты, приклеенной к поверхности баллона лодки. Он служит для усиления жесткости корпуса лодки, прикрепления посадочных площадок и другого оборудования, в том числе и столика

Крепежные отверстия в опорах столика должны быть расположены на одном уровне, чтобы столик не имел выраженного уклона. Профиль этих отверстий предполагает их близкое расположение к краю заготовки, а их диаметр должен превышать диаметр ликтроса не более чем на 2 мм.

Отдельно изготавливается столешница. Её конфигурация рассчитывается и проектируется с учетом особенностей целевого назначения столика. При необходимости в нем высверливаются отверстия под держатели удилищ и пазы для подстаканников. Последние должны быть оснащены «поддоном», ограничивающим погружение стакана в подстаканник.

Для удобства и эстетичности края столешницы должны быть очищены от сколов, заусенцев и других выступающих острых частей, которые появляются после выпиливания. Края стоит зашлифовать или обклеить пластиковой пазовой лентой, используемой при изготовлении офисных столов (для её применения понадобиться электрический фрезер с боковой фрезой).

Соединение опорных частей, столешницы и других элементов производится с помощью саморезов. Чтобы избежать растрескивания древесины, стоит просверлить под каждый саморез посадочное отверстие. Для усиления конструкции можно использовать металлические перфорированные уголки, которые прикручиваются с внутренней стороны соединения деталей. Для монтажа уголков используются саморезы, длина которых будет достаточной и позволит им не выходить с противоположной стороны заготовки.

При необходимости между опорами столика оборудуются дополнительные перегородки или полочки. В них можно длительно хранить снасти, провизию, а также аккумуляторные батареи для эхолота. Сам прибор стоит также хранить в столике. Для этого лучше оборудовать в его глубине закрытый ящик, корпус которого будет защищать электрооборудование от влаги и механических повреждений. Чтобы упростить эксплуатацию эхолота можно оборудовать на поверхности столика специальное крепление под прибор или отверстия, через которые его можно будет закреплять.

Особое внимание стоит уделить оснащению столика электропроводкой. Её наличие позволит заряжать эхолот от батареи, не снимая его со столешницы

Все коннекторы, использующиеся для данной цели, должны быть приспособлены к применению в условиях повышенной влажности и защищены от попадания воды.
