Поломка и ремонт швейной машины чайка-132 м

Подготовка к работе

В подготовке к работе важно запомнить последовательность действий. В зависимости от типа привода она будет меняться

После нескольких настроек удается запомнить алгоритм. И времени уходит гораздо меньше. О том, как подготавливается швейная машинка «Чайка 143», рассказывает инструкция по эксплуатации.

1. Открыть крышку и дверцу (рекомендуется использовать дверь в качестве опоры).
2. Установить головку.
3. Закрепить ее на панели.
4. Закрыть клапан и опустить головку.
5. Пропустить и закрепить ремень.
6. Подключить свет.
7. Повернуть фрикционный винт по стрелке.
8. Привести маховик в движение при помощи педали.
9. Завернуть фрикционный винт для рабочего хода.

Важно! Для слаженной работы устройства вовремя должна проводиться смазка маслом. Настройка на шитье поэтапно:

Настройка на шитье поэтапно:

1. Повернуть маховик для установки нитепритягивателя в верхнее положение.
2. Вставить иглу и укрепить винтом.
3. Повернуть плоскую сторону колбы в сторону стержня лапки.
4. Поднять лапку.
5. Вытащить стержень. Поставить катушку.
6. Заправить нитку с бабины через направитель в нитепритягиватель.
7. Открыть пластину.
8. Вынуть колпачок и шпульку.
9. Ослабить винт.
10. Намотать нити на шпульку. Установить ее.
11. Заправить нить.
12. Заправить шпульный колпачок.
13. Завернуть фрикционный винт.
14. Опустить иглу и поднять ее вверх.
15. Извлечь челночную нитку.
16. Заправить нити под лапку.
17. Отрегулировать подъем двигателя в соответствии с материалом.

Важно правильно подготовить машинку к процессу шитья. Это поспособствует долгим годам работы с устройством и качественному пошиву

Запомнить алгоритм легко.

Чайка 3

1. Класс: 116-2
2. Длина стежка: регулируемая
3. Мощность лампы: 15 Вт.
4. Вылет рукава: не менее 170 мм.
5. Масса в футляре: не более 18.5 кг.

Идеологический преемник предыдущей модели. Налицо небольшие корректировки во внешнем виде. Проведены первые работы над удобством пользования – добавлено два новых регулятора, немного снижен рабочий вес машинки (около 300г за счёт изготовления части материалов из более лёгкого металла).

Вдобавок к функциям предыдущей модели, она имеет 10 специальных лапок для пришивания пуговиц и штопки. Длина стежка стала регулируемой.

Выполняемые виды работ:

1. Прямая строчка одной иглой и сдвоенными иглами;
2. Зигзагообразная строчка одной иглой и сдвоенными иглами;
3. Смещение прямой строчки вправо и влево;
4. Обмётка края зигзагообразной строчкой;
5. Сшивание материала в стык;
6. Подшивка края с открытым и закрытым срезом;
7. Запошивной шов;
8. Изготовление петель, пришивание пуговиц, крючков, кнопок, кружев, тесьмы;
9. Аппликация, теневая гладь, ришелье, штопка.

Таблица совместимости номеров игл и ниток

Материал	Номер иглы	Нитки (х.б / шёлковые)
Тонкие сорта шёлка, батист	70	7,5 текс х 3 (№80) / 65
Простынное полотно, коленкор, сатин, ситец, бельевые ткани	80	7,5 текс х 3 (№80) / 65
Тяжёлые х/б ткани, бязь, фланель, тонкие шерстяные ткани, тяжёлые сорта шёлка	90	13 текс х 3 (№50)
Шерстяные костюмные ткани, тик	100	16,5 текс х 3 (№40)
Толстые шерстяные пальтовые ткани, сукно	110	21 текс х 3 (№30)

Инструкция к швейной машине Чайка 3

Включает в себя:

1. Поиск и устранение неисправностей;
2. Как настроить машинку Чайка 3;
3. Как правильно заправить нитку;
4. Намотка шпульки;
5. Как установить иглу;
6. Установка строчек;
7. Тех. обслуживание.

Читать инструкцию онлайн:

– Instruktsiya-k-shveynoy-mashinke-CHayka-3.pdf

Чайка 132М

1. Видов строчек: 4 шт.
2. Кол-во швейных операций: 23
3. Частота вращения главного вала: 1000 об/мин
4. Подъём нажимной лапки: не более 6 мм.
5. Длина стежка: 4 мм. (макс.)
6. Ширина стежка: 5 мм. (макс.)
7. Масса: 13.5 кг.

Первая электромеханическая модель серии. Выпуск начат с 60-х годов. Почти все экземпляры, которые сегодня можно купить, произведены в промежуток с 1980 г. по 1992 г. (фактический год прекращения производства), т.е. машины вполне приличного качества. Конечно, это ещё зависит от аккуратности предыдущего владельца.

Таблица совместимости номеров игл и ниток

Материал	Номер иглы	Нитки (х.б / шёлковые)
Тонкие сорта шёлка, батист	70	7,5 текс х 3 (№80) / 65
Коленкор, ситец, сатин, шёлк, бельевые ткани	80	7,5 текс х 3 (№80) / 65
Тяжёлые х/б ткани, бязь, фланель, тонкие шерстяные ткани, тяжёлые сорта шёлка, простынное полотно	90	10 текс х 3 (№60)
Шерстяные костюмные ткани	100	13 текс х 3 (№50)
Толстые шерстяные пальтовые ткани, сукно	110	21 текс х 3 (№30)

Инструкция к швейной машине Чайка 132М

Включает в себя:

1. Настройку и регулировку;
2. Подготовку к работе машины со столом, с ножным и электрическим приводами;
3. Виды выполняемых операций;
4. Обмётывание петель;
5. Пошив различными видами строчек;
6. Как смазать машинку;
7. Как почистить челнок.

Читать инструкцию онлайн:

– Instruktsiya-k-shveynoy-mashine-CHayka-132m.pdf

Ремонт швейной машинки Чайка

Основная неисправность у машин типа «Чайка», выполняющих строчку зигзаг и на его базе несколько видов отделочных строчек — это пропуски, петляние нижней и верней нитки, а также обрыв нитки сверху и снизу. Именно эти неисправности и способы их устранения мы и рассмотрим в этой статье.

Обрыв нитки чаще всего случается именно у швейных машин типа Чайка. Первая причина, приводящая к обрыву нитки — загнутое острие тупой иглы, которое обрывает нитку во время ее движения. С помощью лупы очень хорошо видно состояние острия иглы. Используйте исправные иглы и предназначенные для швейных машин Чайка, в соответствие с инструкцией.

Обрыв нитки может быть следствием многих неисправностей, например, если игла при входе в игольное отверстие касается его, то периодически нитка будет обрываться. При выполнении прямой строчки игла должна располагаться в центре отверстия игольной пластины, равномерно удалена от его сторон, а при выполнении операции зигзаг положение иглы L должно быть одинаковым с R.

Продольная установка иглы в центре игольной щели осуществляется смещением рамки игловодителя, закрепленной двумя винтами на коромысле, в верхней части машинки (прокрутите на строчке зигзаг маховое колесо и вы увидите это крепление). Ослабьте эти винты и установите (на прямой строчке) иглу строго по центру (смещая рамку игловодителя). После этого проверьте положение иглы при левом и правом ее уколе. Надеюсь, вход иглы (при максимальной ширине зигзага), справа и слева будет равномерно удален от центра. Если она будет задевать край отверстия при максимальной ширине зигзага — обратитесь к мастеру, этот случай уже для него.

Намотка нитки на шпульку

Инструкция к швейной машине Чайка, Подольск предусматривает обязательную намотку нитки
на швейную шпульку с помощью специальной моталки. Намотка нитки вручную может привести к появлению различных дефектов строчки.
При намотке нитки на шпульку маховик машины должен вращаться вхолостую. Для этого нужно освободить фрикционный винт 1 (рис. 8).
Шпульку нужно надеть на шпиндель моталки 2 так, чтобы пружина шпинделя вошла в прорезь шпульки. Катушку 1 с нитками поставить на катушечный стержень. Нитку с катушки заправить между шайбами натяжения 4, как показано на рис. 9, и затем намотать несколько витков па шпульку вручную. Моталку поджать к маховику. Далее производить намотку, вращая маховик с помощью привода.

После того, когда шпулька будет полностью намотана, резиновое кольцо моталки перестанет соприкасаться с маховиком, и намотка прекратится. Перед снятием шпульки моталку необходимо отвести влево от упора 3.
Заправить намотанную шпульку в шпульный колпачок и завести нитку под пружину натяжения, как показано на рис. 10. Оставить свободный конец нитки длиной 10-15 см.
Вставить шпульный колпачок со шпулькой и заправленной под пластину ниткой, в челночное устройство. При этом игла должна быть в верхнем положении.
Шпульный колпачок со шпулькой надеть на стержень 3 челночного устройства до упора. При этом палец 1 шпульного колпачка должен войти в гнездо 2 (рис. 11).

Взаимодействие челнока и иглы швейной машинки Чайка

Все ближе и ближе мы подбираемся к самой главной тайне швейной машинки Чайка, которая объяснит, почему же она петляет? Но вначале давайте закончим регулировать зазор между иглой и носиком челнока и узнаем кое-что еще об устройстве швейной машинки Чайка и ее модификациях.

В момент встречи носика челнока с лезвием иглы должны соблюдаться определенные параметры. Зазор между носиком челнока и лезвием иглы должен быть в пределах 0,1-0,15 мм. Когда игла опускается в самое нижнее положение и начинает обратное движение, поднимается вверх на высоту 1.8-2,0 мм, то носик челнока должен подойти к ней так, чтобы его нижняя кромка была выше верхней кромки ушка иглы на 1 мм, как минимум, но не более 2 мм. Кстати, подъем иглы из нижнего положения — это основной параметр для настройки любой швейной машины

Этот параметр влияет на образование игольной петли и ему следует уделять особое внимание

Для того, чтобы носик «уверенно» захватил верхнюю нитку необходимо, чтобы возле ушка иглы образовалась петля, в которую он и проходит, зацепляет ее и вытягивает. Вот поэтому, игла сначала должно опуститься вниз, а затем, немного подняться. При встрече с носиком челнока у нее уже должна сформироваться петля.

При пошиве грубых тканей, положения иглы (высота) у швейной машины Чайка часто сбивается. Отрегулировать его можно, если ослабить крепление игловодителя. На втулке, удерживающей игловодитель, имеется специальный крепежный винт. Чтобы лучше понять, о чем идет речь, можно посмотреть, как регулируется положение игловодителя у промышленной швейной машины 1022, 22 класса.

Вышеперечисленные параметры регулировки подходят для всех модификаций швейных машин Чайка, Подольская и являются универсальными практически для всех швейных бытовых машин челночного стежка. Эти рекомендации можно использовать для ремонта швейных машин других марок, в том числе и современных бытовых швейных машин. Регулировки, приведенные ниже, применяются только для швейных машин типа Чайка.

Продавцы очень часто путают, шпульный колпачок с челноком.

Часто от не правильных действий швей, ломается, — буферная пружина, на толкателе челнока.

Происходит это так :

Забыла швея, заправить верхнюю нить в тарелочки, натяжителя верхней нити, или в нитепритягиватель, или не до вставила шпульный колпачок. Подложила материал под прижимную лапку. И включила машину на рабочий ход. Нить, обязательно намотает на челнок. А теперь дальнейшие, не правильные действия швеи:

1. Тканью, которую пытались подшить, уже готовы пожертвовать.
2. Пытаются вырвать её из под лапки.
3. Если игла осталась в материале, ломают и её.
4. Поднимают лапку, и пытаются вырвать нитки, через игольную пластину, чтоб не поругали. (если это ребёнок)

Правильные действия, в такой ситуации:

1. Открутить лапку. Поднять стержень лапки. И снять её.
2. Приподымая край, прошитой ткани, срезать лезвием нить за нитью, снизу материала, но над игольной пластиной. До иглы.
3. Ослабить винтик, крепления иглы. И опуская иглу в низ, вытащить её из материала, при помощи пассатижей.
4. А затем машинку, поднять и положить на заднюю стенку.
5. Снять, прижимное кольцо, и разрезать ножницами нитки, намотанные на челнок. Освободить челнок!
6. Отвёрткой, открутить два винтика, и снять, игольную пластинку.
7. Прочистить, игольную пластину, от остатков ниток, в отверстии.
8. Убрать остатки, под транспортерной колодкой.
9. Собрать:

1. В челнок, шпульный колпачок,
2. Установить на штифты, запорное, ограничительное кольцо.

1. Закрыть скобу.
2. Снова заправить нить. Проверить!
3. Первые пять стежков, прошить, вращая шкив, рукой.

Последствия от не правильных действий:

1. 100 % поломка буферной пружины, на толкателе челнока.
2. 100%. Изменяться зазоры, на входе нити и выходе нити из челнока.

Не ужели вам нужен механик, для устранения этих проблем?

Настройка швейной машинки Чайка

Первичные требования по безопасности

Уделите первому шагу пристальное внимание. Также не пытайтесь установить в машинку иглы от аппаратов других марок – только “родные” иголки

Пример:

1. Маховик (круглое вращающееся колесо) можно вращать только против часовой стрелки, т.е. на себя;
2. Непосредственно перед началом шитья “пробейте” иглой ткань, зафиксируйте её с помощью лапки, и рукой прокрутите маховик так, чтобы игла несколько раз прошла через материал;
3. При проведении тех.обслуживания, не смазывайте детали машинки подсолнечным маслом, льняным, оливковым и проч. – только спец. техническое масло, ГОСТ которого указан в инструкции ниже;
4. Строго не рекомендуется запускать процесс “холостого” шитья (без ткани, находящейся между поверхностью машинки и лапкой) – так двигатель аппарата быстро испортится, и его придётся менять.

Поломки швейной машины Чайка

Челнок швейной машины «Чайка» совершает колебательные движения. В корпусе хода челнока швейной машины «Чайка», в углу кольцевого паза есть кольцевая канавка, в которой скапливаются концы оборванных ниток, очесы от обрабатываемой ткани.

Очесы тормозят движение челнока, затрудняя ход швейной машины. При электрическом приводе это одна из причин сильного перегрева двигателя машины и реостата в педали.

Внутри шпульного колпачка, на остановочном винте, также скапливаются очесы от ткани и ниток. Они тормозят вращение шпульки, отчего натяжение нижней нитки увеличивается. Это вынуждает швею увеличить натяжение верхней нитки. В результате верхняя нитка начинает обрываться.

После работы необходимо проверять чистоту челночного устройства, кольцевую канавку в пазу, где вращается челнок и внутреннюю полость шпульного колпачка.

На швейных машинах с качающимся челноком, таких как Чайка, применение электропривода усложнено. За один оборот маховика челнок швейной машины Чайка останавливается дважды, дважды изменяет направление своего движения и четыре раза характер этого движения: ускорение — замедление — останов (это первый полупериод — рабочий ход); ускорение — замедление — останов (это второй полупериод — возврат в исходное положение). При таком характере движения у челнока нет постоянной скорости, в результате возникает нагрузка, которая усиливает динамический дисбаланс и вибрацию.

Это тяжелые условия для работы челнока швейной машины, а следовательно, и для всего механизма швейной машины. Рабочую частоту вращения маховика 400 об/мин на швейных машинах Чайка можно считать предельной.

Большим тормозом работы на швейной машине Чайка является неисправность того или иного узла, обслуживающего центральный узел (челночное устройство), например, ножного привода. По идее он должен работать бесшумно. Но он, как правило, гремит и стучит, хотя устранить шумы в ножном приводе достаточно просто.

Чайка 2

1. Класс: 115-1
2. Длина стежка: 4 мм. (макс.)
3. Ширина стежка: 5,5 мм. (макс.)
4. Подъём нажимной лапки: 7 мм.
5. Вылет рукава: 170 мм.

Одна из самых старых моделей – производство первых экземпляров начато ещё в 30-х годах XX века. Несмотря на кажущийся примитивизм, для начинающей швеи или просто для хозяйки, которая хочет поэкспериментировать с шитьём, добавить в дом уюта, вторая “Чайка 2” – отличный выбор. На ней легко получаются несложные декоративные швы.

Инструкция по эксплуатации швейной машины “Чайка 2”

В ней вы найдёте ответы на следующие вопросы:

1. Настройка и регулировка;
2. Неисправности и их устранение;
3. Таблица совместимости иголок и ниток;
4. Смазка и чистка машины;
5. Как подготовить машину и вышиванию;
6. Вышивание и штопка;
7. Работа с нитками и шпульками.

Смотреть инструкцию онлайн:

– Instruktsiya-k-shveynoy-mashine-CHayka-2.pdf

Уход, смазка. Инструкция к швейной машине Чайка, Подольск

Для обеспечения легкого хода машины и предупреждения износа все места, указанные стрелками, должны смазываться одной-двумя каплями индустриального масла И-20А ГОСТ 20799-75.
Места смазки головки машины. (рис. 17)
Места смазки механизма зигзага. (рис 19)
Чистка и смазка челночного устройства. (рис. 20)
Тяжелый ход машины, а иногда и заклинивание может происходить от загрязнения хода челнока. Ход засоряется обрывками ниток, очесами ткани, пылью. См. также Смазка швейных машин.

Для чистки хода челнока необходимо игловодитель поставить в верхнее положение. Вытащите шпульный колпачок 1, поворотом пружинного замка на себя снять накладное кольцо 2, вынуть челнок 3

Гнездо челнока 4 осторожно очистить щеткой-кисточкой от пыли грязи, ниток. При этом не допускается для чистки применять металлические предметы, чтобы не повредить чистоту рабочей поверхности. Направление для челнока в корпусе хода и шпиндель моталки смазываются также 1-2 каплями масла.

Направление для челнока в корпусе хода и шпиндель моталки смазываются также 1-2 каплями масла.

Настройка челнока швейной машины Чайка
Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.

Неполадки, неисправности, ремонт швейных машинИнструкция швейной машины Чайка не содержит раздел о том, как настраивать швейную машинку. Однако нередко машинку Чайка или Подольская необходимо регулировать и настраивать. Иногда машинка ломает иголку, в строчке появляются пропуски или обрывается нитка. Почему это происходит, и как устранить такие неисправности своими руками читайте в этой статье.

Промышленные машины 1022, 22 класса
Несмотря на то, что в этой статье речь идет о промышленной машине 22 класса, материал этой статьи сайта можно использовать для настройки швейных машин Чайка, Подольск, Зингер любых моделей. Обязательно прочитайте, если вы собираетесь своими руками выполнять ремонт машинки.

Ремонт швейных машин Чайка
Инструкция к швейной машинке Чайка имеет ряд таблиц, в которых указана рекомендуемая толщина иголок и ниток при пошиве различных тканей

К сожалению, редко кто обращает внимание на этот раздел инструкции. В результате швейная машина Чайка начинает делать пропуски стежков, обрывать нитку, петлять и приходится ее настраивать.. Ремонт швейных машин Подольск
Ремонт швейных машин Подольск, Зингер можно выполнить самостоятельно, если это не связано с заменой деталей или сложной регулировкой некоторых узлов

Часто причиной “поломом” становится невнимательность или несоблюдение правил эксплуатации согласно инструкции к швейной машине Подольск. Иногда достаточно правильно установить иголку и машинка будет шить снова без пропусков и обрыва нитки.

Ремонт швейных машин Подольск
Ремонт швейных машин Подольск, Зингер можно выполнить самостоятельно, если это не связано с заменой деталей или сложной регулировкой некоторых узлов. Часто причиной “поломом” становится невнимательность или несоблюдение правил эксплуатации согласно инструкции к швейной машине Подольск. Иногда достаточно правильно установить иголку и машинка будет шить снова без пропусков и обрыва нитки.

Привод ножной швейной машины
Многие модели швейных машин Чайка и Подольск, Зингер оснащены ножным приводом. Ножной привод этих машинок имеет одинаковое устройство, несмотря на внешнее отличие. Как правило, в инструкции к Чайке или Подольск не указано, как регулировать привод. Однако, за многие годы эксплуатации, это требуется сделать. Подробную инструкцию о том, как устроен привод, читайте в этой статье.

Натяжитель верхней нити швейной машины
Если в строчке появляются петли снизу, возможно причиной тому является натяжитель верхней нити. О том, как устроен регулятор натяжения нитки.

Фрикционная шайба махового колеса

Иногда приходится снимать маховое колесо с машинки. В этом узле всего три детали, но многие не могут его собрать правильно. Связано это с тем, что лепестки фрикционной шайбы логичней было бы вставлять внутрь прорези вала, поэтому так и делают. В результате машинка начинает прокручиваться вхолостую.
Лепестки должны быть обращены не в сторону корпуса машинки (вала), а в вашу сторону. Мало того, их можно поставить в «двух вариантах», выберите тот, при котором ограничительный винт не будет мешать затягивать крепление махового колеса.

Другие статьи:

Недорогая швейная машина: «Плюсы и минусы»

Для многих, кто собирается научиться шить часто встает вопрос «Какую купить швейную машинку», желательно недорогую и хорошую. В этой статье мы разберемся, возможно ли такое сочетание — «недорогая и хорошая машинка» и чем отличается недорогая швейная машина стоимостью в 3-4 тысячи рублей от машинки ценой 30 тысяч.

Подольская швейная машина

Самая надежная и простая в использовании швейная машина, также как и швейная машина Чайка «родом» из СССР, но в отличие от Чайки она почти не ломается и способна шить любые толстые и грубые ткани, в том числе и кожу.

Ремонт швейных машин своими руками

Петляние нитки в строчке, пожалуй, главное отличие швейных машин с зигзагом, типа Чайка, Подольская всех моделей, а также характерный стук при работе. Если коротко, то петляние в строчке происходит из-за неравномерного натяжения нитки по пути ее следования: сломанная компенсационная пружина, ржавая подошва лапки, неправильно установлен челночный ход и т.п.

Советы по настройке оверлока

В статье о ремонте швейной машинки Чайка, даны не все рекомендации о том, как настроить швейную машинку. Многие вопросы рассмотрены в других статьях сайта. Например, в этой статье вы узнаете, какое значение имеет для швейной машинки, в том числе и Чайки, швейные нитки и иглы.

Шьем трикотаж без пропусков и петляния

Многие, кто пытался шить трикотаж на обычной швейной машинке, замечали, что часто машинка отказывается делать красивую и ровную строчку. В трикотажной строчке образуются пропуски, нижняя нитка петляет, а иногда и обрывается. Почему так происходит и как можно это исправить?

Декоративная строчка на сложном участке

Иногда требуется сделать идеально ровную декоративную строчку на изделии, но рисовать линию мелом нельзя — останутся следы, а строчить «на глаз» не хватает опыта. Простые советы, как делать строчки на «сложных» участках.

Как подшить юбку

Прочитайте эту статью, если вы не знаете как подшить юбку, в том числе из шифона. Обработка низа юбки потайным швом.

Ремонт швейной машинки Чайка

Основная неисправность у машин типа «Чайка», выполняющих строчку зигзаг и на его базе несколько видов отделочных строчек — это пропуски, петляние нижней и верней нитки, а также обрыв нитки сверху и снизу. Именно эти неисправности и способы их устранения мы и рассмотрим в этой статье.

Обрыв нитки чаще всего случается именно у швейных машин типа Чайка. Первая причина, приводящая к обрыву нитки — загнутое острие тупой иглы, которое обрывает нитку во время ее движения. С помощью лупы очень хорошо видно состояние острия иглы. Используйте исправные иглы и предназначенные для швейных машин Чайка, в соответствие с инструкцией.

Обрыв нитки может быть следствием многих неисправностей, например, если игла при входе в игольное отверстие касается его, то периодически нитка будет обрываться. При выполнении прямой строчки игла должна располагаться в центре отверстия игольной пластины, равномерно удалена от его сторон, а при выполнении операции зигзаг положение иглы L должно быть одинаковым с R.

Продольная установка иглы в центре игольной щели осуществляется смещением рамки игловодителя, закрепленной двумя винтами на коромысле, в верхней части машинки (прокрутите на строчке зигзаг маховое колесо и вы увидите это крепление). Ослабьте эти винты и установите (на прямой строчке) иглу строго по центру (смещая рамку игловодителя). После этого проверьте положение иглы при левом и правом ее уколе. Надеюсь, вход иглы (при максимальной ширине зигзага), справа и слева будет равномерно удален от центра. Если она будет задевать край отверстия при максимальной ширине зигзага — обратитесь к мастеру, этот случай уже для него.

Инструкция по эксплуатации

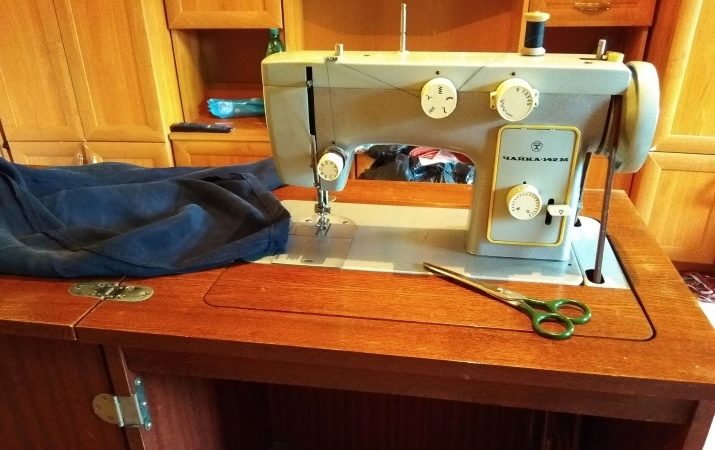

Для описания управления и настройки швейных машин «Чайка-142М» и Chayka 142М в сравнении стоит с самого начала рассматривать равноценные модификации с электрическим приводом. Ножные варианты с ремнем сегодня не выпускаются. Настройка и регулировка техники всегда начинается со смазки. Выполняются все работы строго при отключенном электроприводе.

Заправка нити

Перед тем как начать пользоваться швейной машиной «Чайка-142М», нужно позаботиться о правильной заправке нити. Для этого нужно установить иглу в позиции, в которой желобок для нити будет направлен к оператору, а спиленная часть колбы окажется повернута в противоположную сторону. При погружении в пластину касания быть не должно. Если оно происходит, нужно провести позиционирование при помощи игловодителя – его винты ослабляются, выбирается положение строго по центру.

Далее можно переходить непосредственно к заправке нити. Нижняя находится на шпульке и нуждается в помещении внутрь шпульного колпачка челночного механизма. Его вынимают из машины перед заправкой. Шпулька помещается внутрь так, чтобы ее вращение происходило по часовой стрелке. Свободный конец нити длиной 10-15 см проводят через прорезь, заводят под пружину и крепят в специальном пазу, проверив свободу вращения.

Верхний натяжитель тоже заправляется в определенном порядке, с обязательным подъемом иглы и лапки до упора вверх. После этого из корпуса сверху вытягивается убранный во время хранения стержень для установки катушки, и она помещается на свое место. Кончик нити:

• протягивается через направляющую сверху;
• проводится справа налево между дисковым механизмом регулятора натяжения;
• выводится в ушко в рычаге;
• опускается вниз через пружину;
• заходит в нитенаправитель, размещенный в игловодителе;
• продевается в игольное ушко вручную или нитевдевателем.

Наматывание нити

В машинах старого образца штырь для установки шпульки находится сверху корпуса, там же, где основная катушка. Нить вынимают из заправки, проводят через специальный натяжитель, в несколько оборотов вручную крепят на шпуле, устанавливают ее на крепление, задвигают до упора. Маховик переводится в положение холостого хода, после чего на моталку подается усилие от привода и осуществляется намотка. При заполнении шпули остановка произойдет автоматически.

Управление

Для того чтобы начать шить, необходимо на левом регуляторе панели управления машиной «Чайка-142М» выбрать нужный тип строчки, а на правом установить отметку «0» с соответствующим указателем по центральной оси (соответствует положению стрелок часов на «12»). Нижним вращающимся контроллером выставляется длина стежка – она зависит от толщины ткани, увеличивается пропорционально ее росту. Для работы с материалами невысокой плотности достаточно положения 1,5-2 мм.

Для изменения направления шитья (реверса) необходимо перевести рычаг справа от регулятора длины стежка до упора вниз, выполнить закрепку и отпустить. Он сам займет штатное положение. Чтобы увеличить или уменьшить обороты хода машины, используется ножная педаль.

В машине можно регулировать подъем зубьев нижнего транспортера. Для этого с платформы демонтируется пластина, закрывающая доступ в челночный отсек. При обнаружении регулятора его помещают в нужное положение. Пометка «В» актуальна для проведения вышивальных и штопальных операций (лучше выполнять при минимальном шаге зигзага). Литера «Н» подходит для большинства материалов, особенно тонкий текстиль шьют в положении «Ш».

В модели нового образца реверс находится на панели ближе к игловодителю, скрытому в корпусе. Регуляторов 2 и они находятся друг над другом. Верхний отвечает за параметры стежка, нижний – за выбор типа строчки.

Уход

Для того чтобы швейная машина демонстрировала необходимую работоспособность, ей требуется правильный уход. Начать стоит с визуального осмотра корпуса. Нужно удалить с его поверхности все видимые загрязнения, пыль. После этого можно приступить к демонтажу съемных элементов. В старой версии можно было снять верхнюю крышку, в новой она опломбирована, и доступ для смазки механизмов представлен в ограниченном объеме.

Обязательным моментом в процессе ухода является очистка челночного отсека от застрявших в механизме очесов тканей. Эти работы ведутся при поднятой и зафиксированной в верхнем положении игле. Также ее и лапку можно полностью демонтировать. Освободив доступ к механизму, нужно смазать при помощи масленки все трущиеся детали. Достаточно 2-3 капель на каждый узел.

Назначение

Швейная машина Чайка 143 по устройству и функционалу схожа с другими представителями ряда моделей «Чайка». Но является одной из самых популярных. Инструкции по эксплуатации часто совмещают. И ими могут пользоваться владелицы других схожих моделей, например, швейной машины Чайка 143 а. В чем секрет «Чайки»?

Пользователи не прекращают работать на старых швейных машинках. Их секрет в том, что можно использовать большинство тканей для шитья. Современные модели разделяются на классы по типу мощности. Не всем под силу работать с тяжелыми материалами. Даже с джинсой. Устройство, которое будет шить ткани с такой плотностью, стоит дорого.

«Чайка 143» – швейная машинка для бытового применения. Но на ней можно создавать настоящие шедевры. Какие ткани берет устройство:

• хлопчатобумажные;
• льняные;
• синтетические и шелковые.

Также можно штопать или вышивать на перечисленных тканях.

Важно! Одно из главных условий работы машинки – правильная установка иглы. Без нее устройство работать не будет

Это касается заправки ниток. Поэтому перед началом эксплуатации обязательно ознакомиться с инструкцией.

Машинка «Чайка 143» создана для работы в домашних условиях. Она может шить, штопать, вышивать. Возможна работа на плотных тканях. Модель проверена временем. При правильном использовании работает без перебоев

Важно правильно заправлять нить и устанавливать иглу

Общая информация о модели

«Чайка 142 М» — многооперационная швейная машина бытового предназначения.  Выполняет 12 видов строчек. Включает электромотор, ниткообрезатель, регулятор натяжения нитки. Хорошо подходит для пошива изделий изо льна, хлопка, шелка, шерсти.

Основные строчки — прямая и зигзагообразная. Может работать двойной иглой для создания декоративных швов, вышивания и штопки. Максимальная частота вращения главного вала составляет 1000 оборотов в минуту. Длина выполняемого стежка — до 4 мм, ширина строчки зигзаг — до 5-ти.

Функции натяжителя и цель настройки

Предназначение регулятора натяжения — пропустить через себя верхнюю нить с такой силой, чтобы получилась ровная и красивая строчка. Неправильная настройка данного механизма приводит к стягиванию материла, петлянию и обрыву нитки. Слишком большое натяжение рвет стежки и делает шов сморщенным, слишком слабое — приводит к формированию слабой и рыхлой строчки.

Устройство натяжителя современной модели

Современные швейные устройства отличаются от машин типа «Подольск», «Чайка 142 М», 143, 134 и др. Натяжение нитей у них настраивается автоматически. Конструкция регулятора более надежная и не рассчитана на ремонт в домашних условиях.

Регулятор натяжения состоит из:

• конусной пружины;
• двух тарелочек или дисков;
• шайбы с перемычкой;
• стержня-толкателя;
• компенсационной пружины;
• резьбовой оси.

Подготовка машины к правильной настройке

У «Чайки 142 М» и «Чайки 132 М» механизм натяжения верхней нити одинаковый. Но прежде чем приступить к настройкам, необходимо выполнить пробную строчку на лоскуте и осмотреть полученный результат.

Перед работой необходимо проверить исправность механизмов машины (фото: yuola-besplatnye-obyavleniya.ru)

Если шов получился с дефектами, нужно выполнить следующее:

1. Проверить заправку нити (проходит ли она через все нитенаправители, хорошо ли сматывается с катушки, не цепляется ли и не застревает).
2. Убедиться, что шпулька правильно вставлена в челнок.
3. Осмотреть диски регулятора натяжения и челночный механизм (не застряли ли там остатки нитки или другой мусор).
4. Проверить соответствие нитей и иглы типу обрабатываемой ткани.
5. Убедиться в исправности механизмов.
6. Осмотреть машину на наличие повреждений.

Настройка регулятора натяжения верхней нити

При правильном натяжении места переплетения верхней и нижней нити должны быть посередине сшитых тканей. Если сплетение находится на внешней поверхности ткани, натяжение слишком сильное, если с нижней стороны полотна — слишком слабое.

Для машины «Чайка 142 М» настройка регулятора верхней нити происходит следующим образом:

1. Чтобы ослабить натяжение, винт или колесо регулятора поворачивают по направлению уменьшения числовых делений.
2. Чтобы усилить натяжение винт прокручивают в сторону увеличения цифровых отметок.
3. Повернуть на целую цифру или половину отметки и сделать пробную строчку.
4. Продолжать действия пока шов не получится идеальным.

Проверка правильности установки

Необходимо взять лоскут ткани, проложить пробные строчки и осмотреть. Они должны быть ровными с обеих сторон материала. Если стежки стягивают ткань, а переплетения строчек видны на внешней стороне — натяжение слишком сильное. Если шов получился рыхлым, а сплетения стежков выступают на изнаночной части полотна — натяжение слабое.

Чтобы проверить натяжку нитки, выполняют пробную строчку на небольшом кусочке ткани (фото: okidoki.ee)

Чтобы проверить натяжение нижней нитки челнок нужно подвесить за кончик нити, которая идет из шпульки. Если он, после выполненных манипуляций, опустился на несколько сантиметров — значит удалось получить нужное натяжение. Нить натянута слишком сильно, если при подвешенном челноке шпулька не начинает раскручиваться. Если она делает это без усилий — натяжение слабое.

Последствия от неправильных действий

Ошибки в настройках натяжителя приводят к тому, что строчка получается неровной, материал стягивается, стежки начинают торчать из ткани. Помимо этого, нить может оборваться или образовать петляния.  В результате пошить изделие с красивыми швами, которое не пострадает после носки и воздействия стиральных порошков, не получится.

Натяжение нитей определяет качество строчки. Чтобы правильно настроить регулятор натяжения, необходимо изучить инструкцию. Подробнее о данном механизме у швейной машины «Чайка 142 М» рассказано в видео ниже.

Заправка верхней и нижней нитки

Заправка верхней нитки. Инструкция к швейной машине Чайка, Подольск.
Вытянуть катушечный стержень 13 вверх до упора из крышки рукава.
Установить ушко нитепритягивателя в верхнее положение поворотом маховика.
Поднять нажимную лапку.
Установить на стержень 13 катушку с нитками.
Заправлять верхнюю нитку нужно в такой последовательности. В отверстия 7 и 6 пластинчатого нитенаправителя, между шайбами 8 регулятора натяжения.
Далее, вверх в ушко 4 нитепритягивательной пружины. После этого, завести нитку вниз под нитепритягивательной крючок 3. Вверх, через отверстие рычага нитепритягивателя 5.
Далее, вниз в нитенаправитель из проволоки 2, в нитенаправитель 1 на игловодителе и вдеть в ушко иглы 9 со стороны работающего человека.

Как устроен натяжитель верхней нитки.

Заправка нижней нитки.
Прежде чем заправить нижнюю нитку, нужно вытащить шпульный колпачок со шпулькой из челночного устройства, для чего необходимо поворотом маховика поставить иглу в верхнее положение. Выдвинуть задвижную пластинку, двумя пальцами левой руки захватить рычаг защелки шпульного колпачка и извлечь шпульный колпачок.
