Руководство по применению к швейной машине чайка 142 м

Подготовка к замене буферной пружины на толкателе челнока.

Для того, чтоб вытащить вал, толкателя челнока, не обязательно, вытаскивать весь блок. На фото 55, цифрами показаны детали и последовательность разборки, блока челнока.

1. Достаточно, ослабить винты, на дистанционной втулке.
2. И на конусной, прямозубой шестерне.
3. Всё, вынимаем вал с толкателем челнока, — вверх.

На фото 55, блок челнока, вынут из машины. Через отверстие с цифрой 3, можно выкрутить винты крепления, Буферной пластинчатой пружины.

Фото 55.

Буферные пружины, калёные. Но выходной конец, у них слегка отпущен, менее калёный, он должен прилегать к толкателю, без зазора. Поэтому первым, вворачивается винт, ближний к пятке челнока. Челноки бывают двух видов:

1. Левоходный.
2. Правоходный.

На фото 56, верхняя буферная пружина толкателя челнока от машины 2 М, класса. Нижняя — буферная пружина толкателя челнока, от машины с зигзагом.

Фото 56.

Левая Буферная пластинчатая пружина, у неё выступ в правую сторону. (На фото 56, она верхняя). Пружина от прямострочных машин. Класса 2 М. с челноком левого вращения.

Правая, она длиннее, а выступ у неё, в левую сторону.  (На фото 56, она нижняя). Она от машин с зигзагом. И машин, с правым вращением, челнока.

Вот её, мы и установим, на наш, толкатель челнока. Сначала, наживим на оба винтика, а затем закрутим. Заусёнки, образовавшиеся на шлицах головок, сточим.

Сборка блока челнока, в обратной последовательности.

1. Вал толкателя, вниз до упора.
2. Снизу, — Дистанционную втулку, зажимаем винтами, без головки.
3. В середине, шестерню, выставляем с зазором в 0,1 мм, с секторной шестерней.

Вал толкателя, не должен иметь, осевого люфта!

На фото 57, в блок челнока вставлен, вал с толкателем челнока, на котором, заменена Буферная, пластинчатая пружина.

Фото 57.

Инструкция по смазке швейных машин Чайка

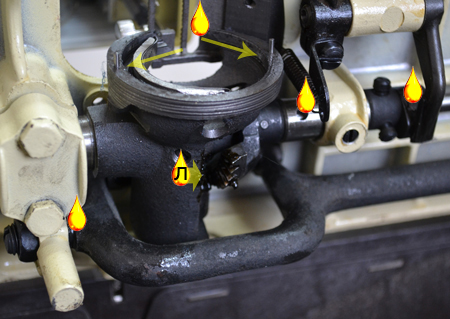

Фирменный стук швейной машины Чайка возникает в узле (Л). Конусная шестеренка во время работы периодически задевает станину машинки. Теоретически стук устранить можно, но сделать это может только мастер. Однако, ослабить шум этого узла можно самостоятельно, если зубчики шестерней смазать густой смазкой, например графитовой смазкой.

В зависимости от условий работы швейной машины, смазку и чистку нужно производить периодически, но не реже одного раза в полгода. Масло для смазки нужно использовать только специальное, предназначенное для смазки швейных машин. Другие типы масел могут стать причиной тяжелого хода.

Половина неисправностей швейных машин начинается из-за неправильного ухода за швейной машинкой. Самый распространенный случай, когда спустя год машинку достают из кладовки и выясняется, что она делает пропуски, рвет нитку и т.д. А ведь раньше никаких нареканий на ее работу не было. Почему так происходит, вы узнаете в статье Смазка швейных машин.

Заводская инструкция для Чайки содержит несколько страниц о том, как смазывать машинку. На самом деле, эти рекомендации можно упростить и смазывать только те места, где есть трение металлических деталей.
Чтобы иметь доступ к некоторым узлам нужно снять верхнюю крышку машинки, укрепленную двумя винтами и нижнюю защиту (фанерку), закрепленную к деревянному корпусу 4 лепестками. Не увлекайтесь обильной смазкой, особенно в районе иглы. Если не желаете со временем получить неприятное масляное пятно при пошиве, то 2-3 капли масла достаточно для смазки одного узла в этом отсеке.

Для чистки челнока и челночного отсека удобно использовать жесткую кисточку для клея, а для смазки — обычный медицинский шприц.

Неполадки, неисправности, ремонт швейных машин
В этой статье перечислены основные неисправности швейных машин типа Чайка, Подольск и способы их устранения. Используя данный материал можно выполнить ремонт швейных машин других марок, в том числе бытовых швейных иностранного производства, с вертикальным челноком. Если у вас есть инструкция к швейной машине, обязательно внимательно прочитайте рекомендации завода изготовителя по эксплуатации и уходу за швейной машинкой.

Настройка челнока швейной машины Чайка
Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.

Ремонт швейных машин Подольск
Базовые знания о том, как устроена швейная машинка, и как настроить свою швейную машинку можно почерпнуть в инструкции к швейной машине. Если вы желаете детальней разобраться, как устроена швейная машина, и как сделать самостоятельно мелкий ремонт ручной швейной машинки Подольск, то эта статья может стать вашим первым помощником, где дана краткая инструкция по ее ремонту.

Шпулька для швейной машины
Любая инструкция к швейной машине уделяет немалое внимание шпульке, мелкой, но важной детали швейной машинки. Как правильно наматывать нитку, как вставлять шпульку в шпульный колпачок, какие нитки можно использовать и какие шпульки подходят для вашей модели швейной машины. Внимательно изучайте вашу инструкцию к швейной машине

В ней дается важная информация, учитывая которую ваша машина будет шить качественно и безупречно многие годы.

Внимательно изучайте вашу инструкцию к швейной машине. В ней дается важная информация, учитывая которую ваша машина будет шить качественно и безупречно многие годы.

Швейная ручная машинка — устройство и ремонт привода
У многих сохранились подобные швейные машинки. Они уже давно устарели, но для обучения азам швейного дела вполне пригодны. Лучше всего, для начинающей швеи использовать машинку с ручным приводом. Но, как правило, ручной привод за многие годы эксплуатации требует серьезного ремонта. Как это сделать читайте в этой статье.

Устройство и настройка швейной машины
Чтобы понять, как работает любая швейная машинка челночного переплетения, изучите вначале, как образуется челночный стежок. Это даст вам представление о том, какие детали швейной машинки взаимодействуют друг с другом, образуя качественный, без пропусков стежок в строчке.

Выставка зазоров в блоке челнока.

Запомните!

Фото 75.

Фото 75.

На выходном конце: — Зазор между пяткой челнока, и Буферной пружиной, должен быть равен 0,3 мм. Фото 76.

Фото 76.

Выставляем зазор № 1, на Фото 75:

У нас допустим 2 мм. Нам надо 1,5 мм.

1. Между корпусом блока и входной частью толкателя челнока, вставляем отвёртку. Проворачивая отвёртку, гнём толкатель челнока, в центр круга. Гнуть его можно, не более 1 мм. А нам надо 0,5 мм.

При изгибе, челнок вытащить!

1. Выставив зазор № 1, Зазор № 3, получается автоматически. Ничего гнуть не надо!
2. Выставляем зазор на выходе, между узким концом буферной пружины, и пяткой челнока. Он должен быть равен 0,3 мм, это в идеале. Так же, гнем толкатель. Если это необходимо. Отвёрткой в сторону центра, если перегнули, то большими пассатижами, (взявшись за корпус одной губкой, второй за буферную пружину на толкателе челнока. Сжимаем.).

Чтобы не сломать челнок, перед изгибом, вынимаем его, из гнезда!

По окончанию выставки, проверить предыдущие зазоры – не сбились ли?

Настройка швейной машинки Чайка

Первичные требования по безопасности

Уделите первому шагу пристальное внимание. Также не пытайтесь установить в машинку иглы от аппаратов других марок – только “родные” иголки

Пример:

1. Маховик (круглое вращающееся колесо) можно вращать только против часовой стрелки, т.е. на себя;
2. Непосредственно перед началом шитья “пробейте” иглой ткань, зафиксируйте её с помощью лапки, и рукой прокрутите маховик так, чтобы игла несколько раз прошла через материал;
3. При проведении тех.обслуживания, не смазывайте детали машинки подсолнечным маслом, льняным, оливковым и проч. – только спец. техническое масло, ГОСТ которого указан в инструкции ниже;
4. Строго не рекомендуется запускать процесс “холостого” шитья (без ткани, находящейся между поверхностью машинки и лапкой) – так двигатель аппарата быстро испортится, и его придётся менять.

Устройство швейной машины Чайка, Подольск 142

1. Челночное устройство. 2. Платформа швейной машины. 3. Игольная пластина. 4. Лапка нажимная. 5. Игловодитель. i6. Рычаг подъема лапки. 7. Регулятор натяжения верхней нитки. 8. Крышки верхняя и фронтальная. 9. Рычаг нитепритягивателя. 10. Шайбы натяжителя верхней нитки. 11. Указатель вида строчек. 12. Указатель ширины зигзага. 13. Стержень для катушки. 14. Моталка. 15. Маховик. 16. Рычаг смещения иглы. 17. Ручка зигзага. 18. Рычаг обратной подачи ткани. 19. Ручка регулятора длины стежка. 20. Ручка регулятора подъема гребенки. 21. Двигатель материала (рейка). 22. Панель рисунков. 23. Ручка переключения блока копиров.

Общая информация о модели

«Чайка 142 М» — многооперационная швейная машина бытового предназначения.  Выполняет 12 видов строчек. Включает электромотор, ниткообрезатель, регулятор натяжения нитки. Хорошо подходит для пошива изделий изо льна, хлопка, шелка, шерсти.

Основные строчки — прямая и зигзагообразная. Может работать двойной иглой для создания декоративных швов, вышивания и штопки. Максимальная частота вращения главного вала составляет 1000 оборотов в минуту. Длина выполняемого стежка — до 4 мм, ширина строчки зигзаг — до 5-ти.

Функции натяжителя и цель настройки

Предназначение регулятора натяжения — пропустить через себя верхнюю нить с такой силой, чтобы получилась ровная и красивая строчка. Неправильная настройка данного механизма приводит к стягиванию материла, петлянию и обрыву нитки. Слишком большое натяжение рвет стежки и делает шов сморщенным, слишком слабое — приводит к формированию слабой и рыхлой строчки.

Устройство натяжителя современной модели

Современные швейные устройства отличаются от машин типа «Подольск», «Чайка 142 М», 143, 134 и др. Натяжение нитей у них настраивается автоматически. Конструкция регулятора более надежная и не рассчитана на ремонт в домашних условиях.

Регулятор натяжения состоит из:

• конусной пружины;
• двух тарелочек или дисков;
• шайбы с перемычкой;
• стержня-толкателя;
• компенсационной пружины;
• резьбовой оси.

Подготовка машины к правильной настройке

У «Чайки 142 М» и «Чайки 132 М» механизм натяжения верхней нити одинаковый. Но прежде чем приступить к настройкам, необходимо выполнить пробную строчку на лоскуте и осмотреть полученный результат.

Перед работой необходимо проверить исправность механизмов машины (фото: yuola-besplatnye-obyavleniya.ru)

Если шов получился с дефектами, нужно выполнить следующее:

1. Проверить заправку нити (проходит ли она через все нитенаправители, хорошо ли сматывается с катушки, не цепляется ли и не застревает).
2. Убедиться, что шпулька правильно вставлена в челнок.
3. Осмотреть диски регулятора натяжения и челночный механизм (не застряли ли там остатки нитки или другой мусор).
4. Проверить соответствие нитей и иглы типу обрабатываемой ткани.
5. Убедиться в исправности механизмов.
6. Осмотреть машину на наличие повреждений.

Настройка регулятора натяжения верхней нити

При правильном натяжении места переплетения верхней и нижней нити должны быть посередине сшитых тканей. Если сплетение находится на внешней поверхности ткани, натяжение слишком сильное, если с нижней стороны полотна — слишком слабое.

Для машины «Чайка 142 М» настройка регулятора верхней нити происходит следующим образом:

1. Чтобы ослабить натяжение, винт или колесо регулятора поворачивают по направлению уменьшения числовых делений.
2. Чтобы усилить натяжение винт прокручивают в сторону увеличения цифровых отметок.
3. Повернуть на целую цифру или половину отметки и сделать пробную строчку.
4. Продолжать действия пока шов не получится идеальным.

Проверка правильности установки

Необходимо взять лоскут ткани, проложить пробные строчки и осмотреть. Они должны быть ровными с обеих сторон материала. Если стежки стягивают ткань, а переплетения строчек видны на внешней стороне — натяжение слишком сильное. Если шов получился рыхлым, а сплетения стежков выступают на изнаночной части полотна — натяжение слабое.

Чтобы проверить натяжку нитки, выполняют пробную строчку на небольшом кусочке ткани (фото: okidoki.ee)

Чтобы проверить натяжение нижней нитки челнок нужно подвесить за кончик нити, которая идет из шпульки. Если он, после выполненных манипуляций, опустился на несколько сантиметров — значит удалось получить нужное натяжение. Нить натянута слишком сильно, если при подвешенном челноке шпулька не начинает раскручиваться. Если она делает это без усилий — натяжение слабое.

Последствия от неправильных действий

Ошибки в настройках натяжителя приводят к тому, что строчка получается неровной, материал стягивается, стежки начинают торчать из ткани. Помимо этого, нить может оборваться или образовать петляния.  В результате пошить изделие с красивыми швами, которое не пострадает после носки и воздействия стиральных порошков, не получится.

Натяжение нитей определяет качество строчки. Чтобы правильно настроить регулятор натяжения, необходимо изучить инструкцию. Подробнее о данном механизме у швейной машины «Чайка 142 М» рассказано в видео ниже.

Назначение

Швейная машина Чайка 143 по устройству и функционалу схожа с другими представителями ряда моделей «Чайка». Но является одной из самых популярных. Инструкции по эксплуатации часто совмещают. И ими могут пользоваться владелицы других схожих моделей, например, швейной машины Чайка 143 а. В чем секрет «Чайки»?

Внешний вид

Пользователи не прекращают работать на старых швейных машинках. Их секрет в том, что можно использовать большинство тканей для шитья. Современные модели разделяются на классы по типу мощности. Не всем под силу работать с тяжелыми материалами. Даже с джинсой. Устройство, которое будет шить ткани с такой плотностью, стоит дорого.

Возможности модели

«Чайка 143» – швейная машинка для бытового применения. Но на ней можно создавать настоящие шедевры. Какие ткани берет устройство:

• хлопчатобумажные;
• льняные;
• синтетические и шелковые.

Также можно штопать или вышивать на перечисленных тканях.

Важно! Одно из главных условий работы машинки – правильная установка иглы. Без нее устройство работать не будет

Это касается заправки ниток. Поэтому перед началом эксплуатации обязательно ознакомиться с инструкцией.

Инструкция

Машинка «Чайка 143» создана для работы в домашних условиях. Она может шить, штопать, вышивать. Возможна работа на плотных тканях. Модель проверена временем. При правильном использовании работает без перебоев

Важно правильно заправлять нить и устанавливать иглу

Выставка челнока, в челночном блоке.

Устанавливаем положение  челнока, по циклам,  зигзага.

1. Ручку зигзага, устанавливаем в положение, прямая строчка.
2. Опускаем иглу, в нижнюю точку ноль, вращая маховик.
3. Игла, в нижней точке 0. Носик челнока, выступает, относительно верхнего угла, блока челнока, на 1,3 мм. Фото 65. (Ослабив винтики, на шестерне челнока). Зазор между пяткой челнока и опорой челнока, — на буферной пружине, составляет 0,3 — 2 мм. Фото 66.
4. Зазор, между носиком челнока и верхом буферной пружины 0.3 — 1 мм. Фото 67.
5. Если толкатель челнока, с установленной на нём, буферной пружиной касается иглы, надо слегка ударить молоточком, по кончику, входного конца, толкателя челнока. Фото 67.
6. Вот в таком положении. Мы, соединяем вал челнока, с Секторной шестерней. (Инструмент — Молоточек и наставка из цветного метала: медь алюминий.) Фото 68.
7. Лёгкими ударами молоточка, по правому краю  вала, с Секторной шестерней, соединяем шестерни. Фото 68.
8. Зазор, в зацеплении шестерён, не должен быть, менее 0,1 мм. (Тяжёлый ход) и не более 0,3 мм. (Иначе будет стук, во время работы машины.)
9. Устанавливаем втулку, в упор к Секторной шестерне, что — бы, зазор между шестернями, не увеличивался, (во время эксплуатации машины). Помним о зазоре 0,1 и 0,3 мм. И зажимаем винт — на первой опорной втулке. Фото 69.
10. Кронштейн с тягой, выставляем право-лево, в свободное положение. Втулку подбить к кронштейну! Фото 70.
11. Болт, ключом на 10 зажимаем. Втулку, через медную наставку, пододвигаем, (лёгкими ударами молоточка), к кронштейну, С зазором 0,01 мм. Винтик, втулки, зажать! Фото 70.

— —

На фото 65, носик челнока, выступает, относительно верхнего угла, блока челнока, на 1,3 мм

Фото 65.

На фото 66, зазор между пяткой челнока и опорой челнока, — на буферной пружине, составляет 0,3 — 2 мм.

Фото 66.

На фото 67, зазор, между носиком челнока и верхом буферной пружины 0.3 — 1 мм.

Фото 67.

На фото 68, зазор перед соединением шестерён.

Фото 68.

 На фото 69, показана пятка на секторной шестерне, и зажимной винт левой втулки.

Фото 69.

 На фото 70, кронштейн с тягой, выставляем право-лево, в свободное положение. Втулку подбить к кронштейну! С зазором 0,01 мм. Ослабленный винт втулки, зажать.

 Фото 70.

Выставляем игловодитель, относительно носика челнока.

У нас, вставлена правильная игла. Игла — самая главная деталь в швейной машине

1. Медленно, вращаем маховик, на себя. Игла опустилась, в нижнюю точку ноль.
2. Носик челнока не дошёл 1 мм, до верхнего угла, корпуса блока челнока. Фото 71.
3. Ручка зигзага, на ноле.
4. Игла, поднявшись, из нижней точки ноль, на 1,5 мм, должна пересечься, с носиком челнока.
5. Это пересечение, должно произойти, строго по середине, короткой лыски иглы.
6. Вот в таком положении, мы выставляем иглу относительно носика челнока.
7. Ослабить винт на хомуте игловодителя. Фото 74.
8. И опустить игловодитель, с иглой. На пересечение, середины лыски иглы, с кончиком носиком челнока.

На фото 73, носик челнока не дошёл 1 — 1,3 мм, до верхнего угла, корпуса блока челнока.

Фото 71.

Теперь настройка на зигзаг.

1. Выставляем ручку зигзага на 5 мм.
2. Вращаем маховое колесо на себя, игла, из нижнего ноля, поднялась на 1,5 мм. И пересеклась, с носиком челнока.
3. На игле, короткая лыска. Так вот, носик челнока, должен пройти, над поверхностью лыски, с зазором в 0,1 мм. Фото 72. На левом уколе, кончик носика, должен пройти, над отверстием иглы, но в верхней части, лыски.
4. А на правом, уколе, в нижней части, короткой лыски. Также с зазором в 0,1 мм, относительно поверхности, лыски иглы. Фото 73.
5. На фото 73 видно, что над верхним краем, отверстия иглы, проходит нижняя грань, носика челнока. На расстоянии примерно, 0,1- 0,2 мм.

На фото 72, носик челнока на левом уколе.

Фото 72.

На фото 73, носик челнока на правом уколе.

Фото 73.

Если этого не происходит, то надо подрегулировать по высоте игловодителем! Фото 74.

Ослабить винт на 1-2 оборота, вращая игловодитель вокруг оси в право — лево, опустить или приподнять, его, но так, чтоб выполнялось условие, пунктов 3 — 4. Фото 74.

Фото 74.

Чайка 142М

1. Видов строчек: 12
2. Максимальная частота оборотов: 1000/мин.
3. Подъём лапки: не менее 6 мм.
4. Длина стежка: 4 мм. (макс.)
5. Ширина зигзага: 5 мм. (макс.)
6. Вылет рукава: не менее 170 мм.
7. Масса машины с ножным приводом: до 39 кг.

Без преувеличения, лучшая модель из выпущенных! Наиболее совершенный аппарат, умеющий делать массу операций. Есть в этой модели ниткообрезатель, устройство натяжения нити, электромотор. От родственной модели 142-я отличается строением обметывательных лапок.

Справляется успешно с пошивом изделий из льна, шелка,шерсти, хлопка. Для выполнения декоративных швов имеются двойные иглы. Основные виды строчки – прямая и зигзагообразная.

Таблица совместимости номеров игл и ниток

Материал	Номер иглы	Нитки (х.б / шёлковые)
Тонкие сорта шёлка, батист	70	7,5 текс х 3 (80) / 65
Коленкор, ситец, сатин, шёлк, бельевые ткани	80	7,5 текс х 3 (80) / 65
Тяжёлые х/б ткани, бязь, фланель, тонкие шерстяные ткани, тяжёлые сорта шёлка, простынное полотно	90	13 текс х 3 (50, 60)
Шерстяные костюмные ткани, тик	100	16,5 текс х 3 (40)
Толстые шерстяные пальтовые ткани, сунко	110	21 текс х 3 (30)

Инструкция к швейной машине Чайка 142М

Включает в себя:

1. Настройка и подготовка к работе;
2. Ремонт машинки своими руками;
3. Как заправить нитку;
4. Назначение лапок и работа с ними;
5. Подготовка электропривода;
6. Как получить качественную строчку;
7. Смазка и чистка устройства;
8. Неисправности и методы их устранения.

Читать инструкцию онлайн:

– Instruktsiya-k-shveynoy-mashine-CHayka-142M.pdf

Подводя итог, стоит признать – современным многофункциональным агрегатам видавшая виды “героиня” этой статьи однозначно проигрывает . Однако, у неё есть одно большое преимущество  – прекрасная работа с толстыми тканями.Артём, администратор

Подготовка к работе

В подготовке к работе важно запомнить последовательность действий. В зависимости от типа привода она будет меняться

После нескольких настроек удается запомнить алгоритм. И времени уходит гораздо меньше. О том, как подготавливается швейная машинка «Чайка 143», рассказывает инструкция по эксплуатации.

Подготовка к работе для модели с ножным приводом отличается от других методов

Последовательность действий:

1. Открыть крышку и дверцу (рекомендуется использовать дверь в качестве опоры).
2. Установить головку.
3. Закрепить ее на панели.
4. Закрыть клапан и опустить головку.
5. Пропустить и закрепить ремень.
6. Подключить свет.
7. Повернуть фрикционный винт по стрелке.
8. Привести маховик в движение при помощи педали.
9. Завернуть фрикционный винт для рабочего хода.

Важно! Для слаженной работы устройства вовремя должна проводиться смазка маслом.  . Настройка на шитье поэтапно:

Настройка на шитье поэтапно:

1. Повернуть маховик для установки нитепритягивателя в верхнее положение.
2. Вставить иглу и укрепить винтом.
3. Повернуть плоскую сторону колбы в сторону стержня лапки.
4. Поднять лапку.
5. Вытащить стержень. Поставить катушку.
6. Заправить нитку с бабины через направитель в нитепритягиватель.
7. Открыть пластину.
8. Вынуть колпачок и шпульку.
9. Ослабить винт.
10. Намотать нити на шпульку. Установить ее.
11. Заправить нить.
12. Заправить шпульный колпачок.
13. Завернуть фрикционный винт.
14. Опустить иглу и поднять ее вверх.
15. Извлечь челночную нитку.
16. Заправить нити под лапку.
17. Отрегулировать подъем двигателя в соответствии с материалом.

Работа с электроприводом

Важно правильно подготовить машинку к процессу шитья. Это поспособствует долгим годам работы с устройством и качественному пошиву

Запомнить алгоритм легко.

Игла при входе в игольное отверстие не должна его касаться

Обрыв нитки может быть следствием многих неисправностей, например, если иголка при входе в игольное отверстие касается его, то периодически нитка будет обрываться. При выполнении прямой строчки иголка должна располагаться точно в центре отверстия игольной пластины, равномерно удалена от обеих сторон. А при выполнении операции зигзаг расстояние L должно быть одинаковым с R.

Проверьте положение иглы и если оно смещено, то выполните следующую регулировку. Продольная установка положения иглы в центре игольной щели осуществляется смещением рамки игловодителя, закрепленной двумя винтами на коромысле. Крепление это находится в верхней части машинки и его не всегда видно. Покрутите на строчке зигзаг маховое колесо, и вы обнаружите это крепление. Ослабьте (не выкручивайте полностью) эти винты и установите иглу строго по центру (смещая рамку игловодителя). Регулировать положение иглы нужно, когда машина установлена на выполнение прямой строчки. Затяните крепление обратно и переключите в режим строчки зигзаг. Теперь нужно проверить положение иголки при левом и правом уколе. Вход иглы (при максимальной ширине зигзага), справа и слева должен быть равномерно удален от центра. Если игла будет задевать край отверстия при максимальной ширине зигзага, то придется обращаться к мастеру. Нужно изменить еще одну регулировку, но ее может выполнить только опытный человек.

Характеристики

Классическая швейная машина «Чайка-142М» – это одна из первых моделей советской швейной техники, способная выполнять множество операций. Она выпускалась в нескольких модификациях:

• 142М-22 и ее версии – в наличии стол-шкаф, привод ножной;
• 142М-33 – с электроприводом, подставкой, чемоданом;
• 142М-22-33 – объединяющая функционал предыдущих версий, с 2 типами приводных механизмов.

В зависимости от привода машина работает от ножной педали или электрической энергии. Масса модели 142М-33 составляет 16 кг, других модификаций – 39 кг. Рабочая частота машинки составляет до 1000 об/мин, в наличии 12 швейных операций, максимальная ширина и длина стежка – 4 и 5 мм соответственно. Лапка поднимается на высоту 6 мм и более. В комплекте регулятор натяжения верхней нити, нитеобрезатель, переключатель на шитье строчкой зигзаг.

Оборудование адаптировано для работы с шелковыми, шерстяными, льняными, хлопковыми тканями, при использовании двойной иглы можно выполнять декоративные швы.

Современная версия электромеханической швейной машины Chayka 142М производится во Вьетнаме. Она гораздо легче своей предшественницы – всего 5,7 кг. Среди ее сохраненных опций – вертикальный челнок, рычажное переключение обратного хода, подъем лапки с дополнительным запасом высоты для шитья тяжелых и толстых тканей. Остались прежними и показатели длины, ширины стежка, наличие регулятора натяжения верхней нити.

К отличиям можно отнести горизонтальное расположение катушечного стержня, увеличение числа доступных операций. Теперь их 19, в наличии выметывание петли в полуавтоматическом режиме, создание оверлочных швов, трикотажных, эластичного зигзага. Машинка делает потайные и декоративные стежки. Игла при прямой строчке может иметь центральное положение или смещаться вправо.

Модели швейных машин Чайка имеют отличия в настройке челночного хода

Если установить вышеуказанные параметры взаимодействия челнока и иглы, установить иглу точно по центу, заодно и заменить ее, отрегулировать натяжение нитки, то швейная машина «Чайка» будет работать относительно нормально. Но, к сожалению, на этом ремонт швейной машины Чайка еще не окончен. Еще есть много других настроек, достаточно сложных и необходимых, связанных с регулировкой положения челночного хода по отношению к игле. Но не зазору между носиком и лезвием, а величиной захода носика за иглу. Именно в этом параметре и скрыта главная причина петляния нитки снизу строчки и столь редкостного явления для швейных машин, как обрыв нижней нитки. Сложность изложения данного материала в том, что практически на любую модель швейной машины «Чайка» инженеры предусмотрели свои особенности настройки данного узла и мало того, требующего большого опыта.

Мы намеренно не будем давать подробные рекомендации о том, как его настроить, поскольку их выполнить самостоятельно практически невозможно. Мастер наладчик опытным путем подбирает одно единственное положение носика челнока относительно иглы, варьируя между появлением трех дефектов строчки: петляние нитки, обрыв нижней нитки и обрыв верхней нитки.
Вкратце лишь отметим, что основное положение носика челнока регулируется по отношению к игле, когда она находится в левом положении, при левом уколе, выполняя строчку зигзаг. Пройдя мимо иглы чуть выше ушка, носик должен закончить свое движение и продвинутся дальше (влево) за иголку на 1-3 мм. Этот параметр 1-3 мм для каждой модели Чайки «свой» и именно от него и зависит, как будет формироваться строчка. Если челнок выходит слишком далеко за иголку он вытягивает лишнюю верхнюю нитку и появляются петли, если «не доходит» нитка может обрываться.

Для того чтобы изменить положение челнока (заход носика за иголку) найдите в крайней правой части вала, приводящего в движение челночное устройство, втулку-рычаг, соединенную с главным (верхним) валом. Ослабьте ключом крепление втулки, затянутое винтом М10 и немного проверните вал, удерживая его плоскогубцами. Другой рукой нужно удерживать маховое колесо.
Настраивайте швейную машинку Чайка так, чтобы при левом уколе и правом уколе (строчка зигзаг) носик челнока уверенно захватывал петлю с иглы в обоих этих положениях. Если машинка все равно будет иметь дефекты строчки, тогда обращайтесь к мастеру по ремонту швейных машин.

Настройка челнока швейной машины Чайка
Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.

Ремонт швейных машин Подольск
Швейная машина Подольск со строчкой зигзаг точно такая же, как и швейная машинка Чайка. Поэтому ремонт и настройка этих машин практически ничем не отличается. Но у завода ПМЗ есть и другая модель швейной машины. Прямострочная швейная машина различных вариантов комплектации привода. Как выполнить ремонт такой швейной машины своими руками, подробно изложено в этой статье.

Шпулька для швейной машины
Швейная машина Чайка очень «чувствительна» к разным «мелочам». Если шпулька будет иметь зазубрины на стенках, плохо вращаться в шпульном колпачке, то это приводит к появлению дефектов строчки, а вы будет думать, что уже пора выполнить ремонт швейной машины. На самом деле, достаточно заменить только шпульку.

Устройство и настройка швейной машины
Начните ремонт швейной машинки Чайка с изучения ее устройства. Изучите, как происходит образование челночного стежка. Разберитесь, какие детали машинки могут влиять на ее работу и проверьте, в каком они состоянии. И лишь после обнаружения предполагаемых неисправностей, приступайте к их настройке и регулировке.

Смазка швейных машин
Швейная машина Чайка способна работать без нареканий многие годы, если следовать инструкции по эксплуатации, где указано, какие ткани она может шить, как подобрать правильно иголку и нитку для каждого вида ткани. Старайтесь содержать швейную машину Чайка в чистоте и периодически смазывать. Тогда многие годы вам не понадобится ее настраивать и выполнять ремонт.

Уход и смазка в процессе эксплуатации

Чтобы машина прослужила на протяжении нескольких лет без проблем, рекомендуется правильно, своевременно ухаживать за ней. Масло для смазки —И-20А ГОСТ 20799-75.

Масло для смазки

Машинка может тяжело идти, ломаться — это происходит из-за наличия загрязнений на челноке. Ход может засориться обрывком нитки, очесом ткани, пылью.

Загрязненный челнок

Очищать челнок рекомендуется после поставки иголки вверху. Затем вытащить шпульку с колпачком, снять челнок. Гнездовая часть очищается специальной щеткой от пыли. Нельзя использовать предмет с металлическим покрытием для очищения механизма. Также можно смазать моталки парой капель масел.

Процедура очищения

Таким образом, в статье подробно разобрана швейная машина чайка 142м основная информация, связанная с функционированием, работой устройства. При постоянном уходе, регулировке параметров покупателю не понадобится обращаться в службу поддержки, руководству компании для ремонта.

Подготовка к замене буферной пружины на толкателе челнока.

Для того, чтоб вытащить вал, толкателя челнока, не обязательно, вытаскивать весь блок. На фото 55, цифрами показаны детали и последовательность разборки, блока челнока.

1. Достаточно, ослабить винты, на дистанционной втулке.
2. И на конусной, прямозубой шестерне.
3. Всё, вынимаем вал с толкателем челнока, — вверх.

На фото 55, блок челнока, вынут из машины. Через отверстие с цифрой 3, можно выкрутить винты крепления, Буферной пластинчатой пружины.

Фото 55.

Буферные пружины, калёные. Но выходной конец, у них слегка отпущен, менее калёный, он должен прилегать к толкателю, без зазора. Поэтому первым, вворачивается винт, ближний к пятке челнока. Челноки бывают двух видов:

1. Левоходный.
2. Правоходный.

На фото 56, верхняя буферная пружина толкателя челнока от машины 2 М, класса. Нижняя — буферная пружина толкателя челнока, от машины с зигзагом.

Фото 56.

Левая Буферная пластинчатая пружина, у неё выступ в правую сторону. (На фото 56, она верхняя). Пружина от прямострочных машин. Класса 2 М. с челноком левого вращения.

Правая, она длиннее, а выступ у неё, в левую сторону.  (На фото 56, она нижняя). Она от машин с зигзагом. И машин, с правым вращением, челнока.

Вот её, мы и установим, на наш, толкатель челнока. Сначала, наживим на оба винтика, а затем закрутим. Заусёнки, образовавшиеся на шлицах головок, сточим.

Сборка блока челнока, в обратной последовательности.

1. Вал толкателя, вниз до упора.
2. Снизу, — Дистанционную втулку, зажимаем винтами, без головки.
3. В середине, шестерню, выставляем с зазором в 0,1 мм, с секторной шестерней.

Вал толкателя, не должен иметь, осевого люфта!

На фото 57, в блок челнока вставлен, вал с толкателем челнока, на котором, заменена Буферная, пластинчатая пружина.

Фото 57.

Чайка 2

1. Класс: 115-1
2. Длина стежка: 4 мм. (макс.)
3. Ширина стежка: 5,5 мм. (макс.)
4. Подъём нажимной лапки: 7 мм.
5. Вылет рукава: 170 мм.

Одна из самых старых моделей – производство первых экземпляров начато ещё в 30-х годах XX века. Несмотря на кажущийся примитивизм, для начинающей швеи или просто для хозяйки, которая хочет поэкспериментировать с шитьём, добавить в дом уюта, вторая “Чайка 2” – отличный выбор. На ней легко получаются несложные декоративные швы.

Инструкция по эксплуатации швейной машины “Чайка 2”

В ней вы найдёте ответы на следующие вопросы:

1. Настройка и регулировка;
2. Неисправности и их устранение;
3. Таблица совместимости иголок и ниток;
4. Смазка и чистка машины;
5. Как подготовить машину и вышиванию;
6. Вышивание и штопка;
7. Работа с нитками и шпульками.

Смотреть инструкцию онлайн:

– Instruktsiya-k-shveynoy-mashine-CHayka-2.pdf
